主要部件

　　① 制动架；

　　② 制动部件；

　　③ 控制装置

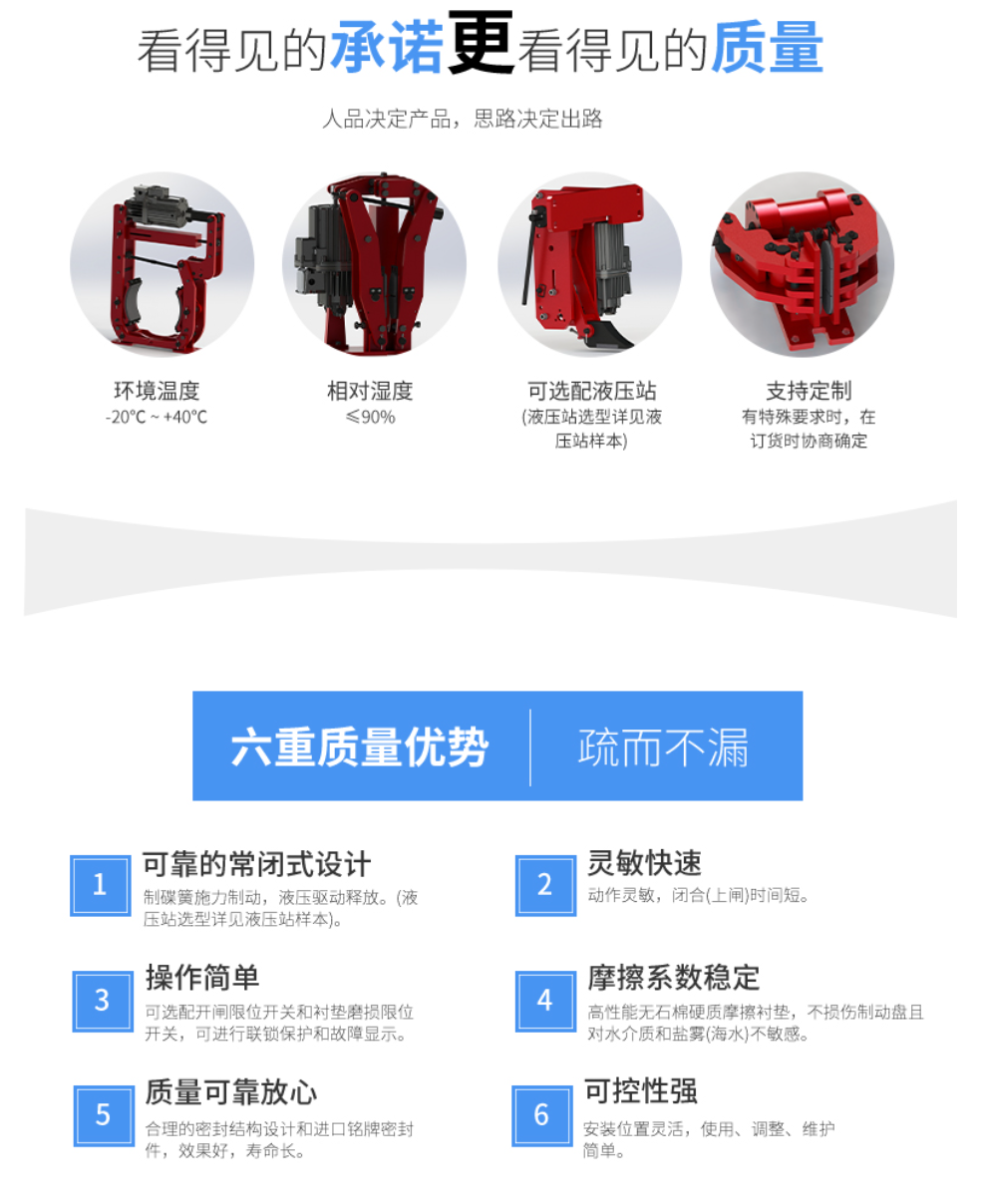

产品特点

　　常闭式设计，安全可靠。

　　特制碟簧施力制动，液压驱动释放。

　　动作灵敏，闭合(上闸)时间短。

　　可选配开闸限位、衬垫磨损、极限限位等开关，进行信号显示或联锁保护。

　　高性能无石棉硬质摩擦衬垫，摩擦系数稳定，不损伤制动盘且对水介质和盐雾(海水)不敏感。

　　合理的密封结构设计和进口名牌密封件。

　　效果好、寿命长；安装位置灵活，使用、调整、维护简单。

工作原理

　　当制动时，油压入内外两轮缸，活塞在液压作用下的两制动块压制制动盘，产生摩擦力矩和制动。此时，轮缸槽中的矩形橡胶密封圈的刃边在活塞摩擦力的作用下产生微量的弹性变形。放松制动时，活塞和制动块依靠密封圈的弹力和弹簧的弹力回位。

　　由于矩形密封圈刃边变形量很微小，在不制动时，它足以保证制动的解除。另外，制动盘因热膨胀时，其厚度只有很小的变化，所以不会发生“停滞”现象。矩形橡胶密封圈除起密封作用外，同时还起到活塞回位和自动调整间隙的作用。

　　如果摩擦片和制动盘之间的间隙磨损增加，在制动过程中密封圈变形达到一定值后，活塞可以继续移动，直到摩擦片压住制动盘。制动器松开后，矩形橡胶密封圈将活塞推回的距离与磨损前相同，仍保持标准值。

使用条件

　　* 环境温度:-25℃-+40℃。

　　* 使用海拔高度不超过2000m。

　　* 该制动器周围不得有易燃、易爆及足以腐蚀金属、破坏绝缘的气体和导电尘埃3.5户外雨雪侵蚀或有腐蚀性气体和介质应采用防腐型产品。

适用领域

　　该类型可广泛用于大中型起重机、港口装卸机械起升以及臂架俯仰机构低速轴的紧急安全制动，矿用卷扬机、提升机和大功率倾角式皮带运输机的工作制动和紧急安全制动，缆车和索缆起重机驱动机构的安全制动，铸造起重机等特种起重机起升机构低速轴的安全(紧急)制动。
